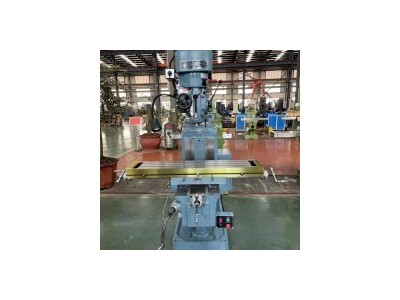

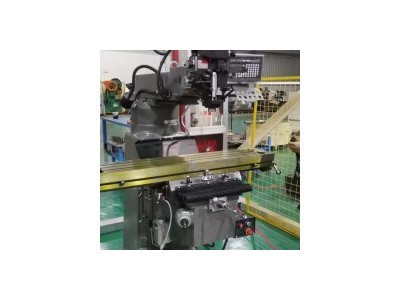

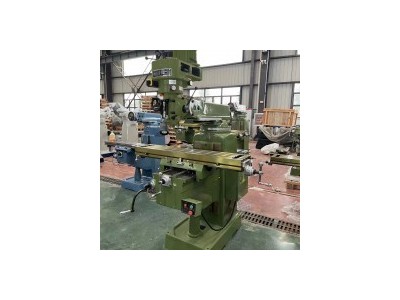

CNC milling machine Turret milling machine

 YGAM铣床合集.pdf

YG-E4参数表 (YG-E4 Parameter table)

规格（Specification)YG-E4

工作台尺寸（长*宽）(Table size)1270*254mm

工作台负载(Max load ontable)300kg

左右行程(X)(Longitudind teaverse(X))760mm

前后行程(Y)(Cross travel(Y))350mm

上下行程(Z)(Vertical travel(Z))350mm

主轴至工作台距离(Spindle nose to table)75-405mm

伸出臂行程(Overam trave)430mm

主轴升降行程(Quill feeds)127mm

主轴自动进给速度(Quill feed feeds)0.04/0.08/0.15mm/rev

主轴速度(Spindle speed(R、P、M）16steps80-5440

主轴锥度（Spindle taper)R8(NT30)

主轴马力(Spindle motor)3HP

铣头倾斜角度(Head tilt)前后/左右45°(Back-forth/right-left45°）

导轨形状X.Y.Z(Guiding tracks,X.Y.Z)▲·■·▲

机床尺寸（长*宽*高）(Machine dimension(LxWxH)1750x1700x2100mm

机械重量(Machine Weight)1200kg
